Bagaimana Sistem Penyampaian Pneumatik Dapat Memotong Debu, Waktu Henti, dan Kerugian Material?

Abstrak

Memindahkan bubuk, pelet, dan butiran terdengar mudah sampai Anda menghadapi awan debu, saluran yang tersumbat, segregasi, produk rusak, dan operator yang mengasuh titik transfer sepanjang hari. Dirancang dengan baikSistem pengangkutan pneumatikmemindahkan material curah melalui pipa tertutup menggunakan aliran udara terkendali, membantu pabrik tetap lebih bersih, lebih aman, dan lebih konsisten sekaligus mengurangi penanganan manual.

Panduan ini menguraikan keputusan-keputusan yang benar-benar penting bagi kinerja dan biaya pengoperasian, mulai dari vakum vs tekanan hingga fase encer vs padat, filtrasi, pemilihan airlock, dan perutean saluran pipa. Ini juga mencakup daftar periksa praktis, tabel perbandingan, dan FAQ sehingga Anda dapat beralih dari “kami membutuhkan sesuatu yang berhasil” ke spesifikasi yang jelas dan berisiko rendah. Contoh dan rekomendasi mencerminkan kondisi umum industri dan pendekatan teknik yang digunakan olehShandong Yinchi Peralatan Perlindungan Lingkungan Co., Ltd.

Daftar isi

• Garis besar
• Masalah Apa yang Dipecahkan oleh Penyampaian Pneumatik
• Bagaimana Sistem Penyampaian Pneumatik Bekerja
• Penyampaian Vakum vs Penyampaian Tekanan
• Fase Encer vs Fase Padat
• Komponen Utama yang Menentukan Keandalan
• Daftar Periksa Desain Sebelum Anda Membeli
• Pengungkit Energi dan Biaya Operasional
• Pengendalian Debu dan Pertimbangan Keamanan
• Rencana Komisioning dan Pemeliharaan
• Kasus Penggunaan Dunia Nyata
• Pertanyaan Umum
• Kesimpulan dan Langkah Selanjutnya

Garis besar

• Identifikasi titik kesulitan terbesar Anda dan seperti apa “kesuksesan” yang akan terjadi
• Pahami dasar-dasar aliran udara dan zat padat sehingga proposal dapat dibandingkan
• Pilih mode pengangkutan yang tepat untuk jarak, tata letak, dan titik penjemputan
• Pilih fase encer atau padat berdasarkan kerapuhan dan kapasitas produk
• Kunci komponen andal yang sesuai dengan perilaku material Anda
• Gunakan daftar periksa untuk mengurangi risiko sebelum fabrikasi dan pemasangan
• Rencanakan pengendalian debu, pengoperasian yang aman, dan pemeliharaan sejak hari pertama

Masalah Apa yang Dipecahkan oleh Penyampaian Pneumatik

Jika Anda sedang mempertimbangkan aSistem pengangkutan pneumatik, Anda mungkin melakukannya bukan untuk bersenang-senang. Anda melakukannya karena metode transfer Anda saat ini menghabiskan waktu, produk, dan kesabaran Anda.

• Debu di titik transferyang melapisi peralatan, memicu alarm rumah tangga, dan menciptakan kondisi kerja yang tidak nyaman
• Kerugian materi dan kontaminasidari konveyor terbuka, kebocoran, atau pembersihan yang sering
• Menjembatani dan menyumbatdi saluran, hopper, dan pengumpan sekrup karena aliran yang tidak konsisten
• Pengelompokan yang tidak konsistendisebabkan oleh segregasi, tumpahan, atau tingkat pakan yang tidak stabil
• Ketergantungan tenaga kerja yang tinggidi mana operator harus melakukan intervensi agar material tetap bergerak
• Kerusakan produkseperti pecahnya pelet, gesekan bubuk, atau pembentukan denda yang berlebihan
• Kendala tata letakketika Anda perlu melakukan rute di sekitar bangunan, melintasi lantai, atau hingga silo

Pengangkutan pipa tertutup membantu karena mengurangi titik perpindahan yang terbuka dan memindahkan material dengan udara dan tekanan yang terkendali. Hal ini berarti semakin sedikit tempat bagi debu untuk keluar, semakin sedikit tempat untuk tumpah, dan semakin sedikit tempat untuk “mystery downtime” untuk bersembunyi.

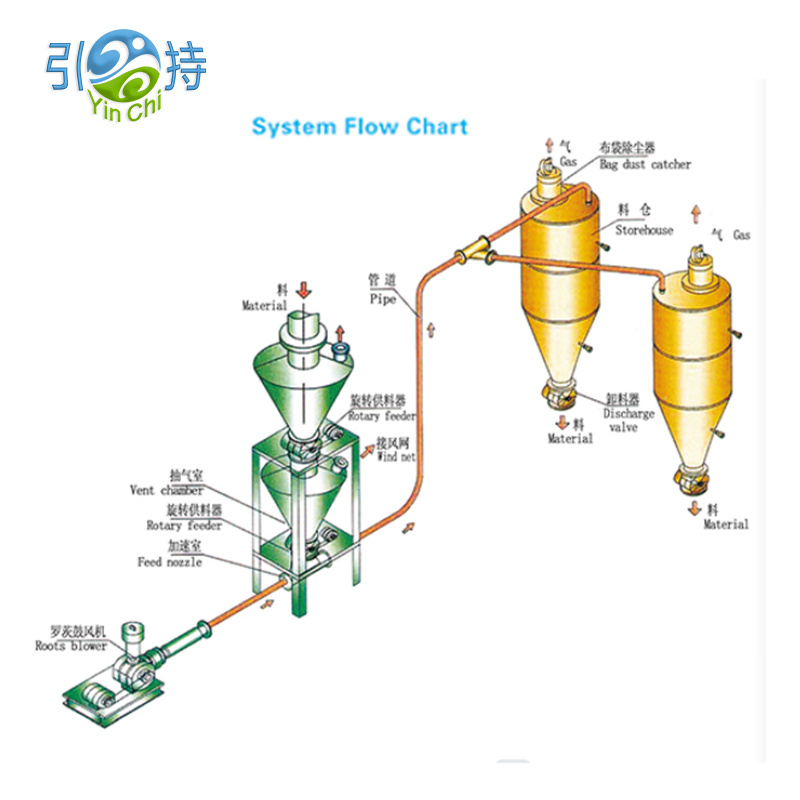

Bagaimana Sistem Penyampaian Pneumatik Bekerja

Pada tingkat tinggi, aSistem pengangkutan pneumatikmengangkut padatan curah melalui pipa menggunakan perbedaan tekanan dan aliran udara. Material memasuki jalur pengangkutan pada titik pengambilan, bergerak ke bejana penerima, dan udara dipisahkan dari padatan melalui penyaringan.

Apa yang terjadi di dalam pipa

• Aliran udara memberikan kekuatan pendorong
• Benda padat dimasukkan atau didorong tergantung pada mode pengangkutannya
• Kecepatan harus cukup tinggi untuk mencegah pengendapan tetapi tidak terlalu tinggi sehingga merusak produk atau membuang energi
• Tikungan, lintasan panjang, dan perubahan ketinggian menambah hambatan dan mempengaruhi stabilitas

Apa yang harus Anda minta dari desain apa pun

• Pengangkutan yang stabil tanpa lonjakan, penyumbatan, atau “bersendawa” pada penerima
• Laju pemberian pakan yang dapat diprediksi berdasarkan shift, musim, dan perubahan lot material
• Pengoperasian kedap debu dengan ukuran filtrasi untuk kondisi produksi nyata
• Akses perawatan yang wajar ke titik keausan dan filter

Penyampaian Vakum vs Penyampaian Tekanan

Salah satu pilihan pertama adalah apakah jalur pengangkutan Anda harus menarik material (vakum) atau mendorong material (tekanan). Keduanya dapat bekerja dengan baik, namun memecahkan permasalahan tanaman yang berbeda.

Aturan praktisnya adalah memulai dengan tata letak Anda. Jika Anda perlu mengumpulkan dari beberapa titik dan mengirimkannya ke satu tempat, solusi vakum sering kali menyederhanakan jaringan. Jika Anda perlu mengirimkan material ke silo yang jauh atau beberapa wadah, pengangkutan bertekanan mungkin lebih tepat.

Fase Encer vs Fase Padat

Di sinilah banyak proyek berhasil atau gagal. Hal yang samaSistem pengangkutan pneumatikdapat berperilaku indah dengan satu bahan dan buruk dengan bahan lain jika pilihan fasanya salah.

Fase encer

• Material dibawa dalam aliran udara dengan kecepatan relatif tinggi
• Seringkali lebih mudah dikendalikan dan dapat menangani berbagai macam bubuk dan pelet
• Risiko: kecepatan yang lebih tinggi dapat meningkatkan keausan, kebisingan, dan gesekan produk

Fase padat

• Material bergerak dengan kecepatan lebih rendah dengan cara yang lebih “slug” atau “plug”.
• Sering digunakan untuk produk rapuh, bubuk abrasif, atau untuk meminimalkan masalah degradasi
• Risiko: mungkin memerlukan pemberian makan yang lebih hati-hati, kontrol tekanan, dan penyesuaian material tertentu

Jika pabrik Anda mempunyai masalah seperti pelet pecah, terlalu banyak butiran halus, atau erosi yang terlihat di tikungan, fase padat (atau strategi kecepatan rendah) menjadi kandidat yang serius. Jika masalah utama Anda hanyalah transportasi yang andal dengan kontrol yang mudah, fase encer mungkin merupakan jalur tercepat menuju stabilitas.

Komponen Utama yang Menentukan Keandalan

Kutipan mungkin terlihat serupa di atas kertas, namun pilihan komponen mengungkapkan apakah pemasok memahami materi Anda. Berikut adalah bagian-bagian yang paling sering menentukan kinerja sehari-hari.

• Perangkat makanseperti katup pengunci udara putar, venturi, atau umpan bejana tekan, dipilih untuk pengendalian kebocoran dan laju padatan yang stabil
• Sumber udaraseperti blower, kipas angin, atau kompresor, berukuran sesuai tekanan dan aliran yang diperlukan dengan margin untuk pemuatan filter
• Jalur penyampaiantermasuk diameter pipa, tikungan, dan bagian keausan, yang dirancang untuk membatasi penurunan tekanan dan mencegah pengendapan
• Penerima dan filtrasitermasuk area filter, metode pembersihan, dan pembuangan debu, dirancang untuk pengoperasian terus-menerus tanpa tersedak
• Kontrol dan instrumentasitermasuk sensor tekanan, tekanan diferensial di seluruh filter, dan interlock yang mencegah terjadinya penyumbatan yang tidak terkendali

Bagi banyak pabrik, katup pengunci udara merupakan pembuat onar yang senyap. Terlalu banyak kebocoran berarti pengangkutan tidak stabil, pemisahan receiver yang buruk, dan debu yang tidak terduga. Jarak bebas yang terlalu ketat atau tidak serasi dapat menimbulkan panas, pengikatan, dan seringnya berhenti. Sesuaikan airlock dengan ukuran partikel, suhu, tingkat abrasif, dan tingkat penyegelan yang diperlukan.

Daftar Periksa Desain Sebelum Anda Membeli

Gunakan daftar periksa ini untuk membandingkan proposal dan mengurangi kejutan yang tidak menyenangkan setelah instalasi. Tujuannya bukanlah kesempurnaan, melainkan pengendalian risiko.

• Profil bahantermasuk kepadatan curah, kisaran ukuran partikel, sensitivitas kelembaban, lengket, abrasif, dan suhu
• Target kapasitastermasuk laju rata-rata, laju puncak, dan seberapa sering puncak terjadi
• Jarak dan rutetermasuk total panjang setara, jumlah tikungan, pengangkatan vertikal, dan titik dukungan yang tersedia
• Titik penjemputan dan pembuangantermasuk berapa banyak sumber dan tujuan yang Anda butuhkan saat ini dan dalam dua tahun
• Standar kebersihantermasuk berapa banyak debu yang diperbolehkan di sekitar receiver dan seperti apa tata graha saat ini
• Tenaga dan utilitastermasuk kapasitas listrik yang tersedia dan apakah udara bertekanan stabil dan kering
• Manajemen keausantermasuk gaya tikungan, bagian aus yang dapat diganti, dan akses untuk inspeksi
• Akses pemeliharaantermasuk ruang penggantian filter, izin servis airlock, dan titik isolasi yang aman
• Rencana komisioningtermasuk uji coba dengan materi asli Anda, tidak hanya dengan sampel “khas”.

Jika sebuah proposal menghindari topik-topik ini atau menjawabnya secara samar-samar, hal tersebut bukanlah sebuah kesenjangan yang “bagus untuk dimiliki”. Dari situlah downtime kalian nantinya.

Pengungkit Energi dan Biaya Operasional

Biaya operasional bukan hanya soal ukuran motor. Ini tentang apakah sistem dapat memindahkan material pada kecepatan dan tekanan stabil terendah untuk kondisi spesifik Anda.

• Pemilihan diameter pipamempengaruhi kecepatan dan tekanan turun drastis
• Disiplin peruteanseperti lebih sedikit tikungan tajam yang mengurangi turbulensi dan keausan
• Kontrol aliran udaramembantu menghindari material yang meluap-luap hanya untuk “aman”
• Ukuran filtermencegah tekanan diferensial tinggi yang memaksa sumber udara bekerja lebih keras
• Manajemen kebocorandi airlock dan sambungan mengurangi udara terbuang dan aliran tidak stabil

Biaya tersembunyi yang umum terjadi adalah pengoperasian dengan kecepatan udara yang berlebihan karena sistem tidak dilengkapi dengan instrumen. Dengan pemantauan tekanan dan filter yang lebih baik, operator dapat mempercayai prosesnya, bukan naluri mereka, dan Anda dapat menjaga saluran tetap stabil dan efisien.

Pengendalian Debu dan Pertimbangan Keamanan

Debu bukan hanya masalah kebersihan. Partikel halus dapat dengan mudah terbawa udara, berpindah ke bantalan dan lemari listrik, serta menciptakan lingkungan kerja yang tidak nyaman. Pengangkutan tertutup mengurangi jumlah titik transfer terbuka, namun pengendalian debu masih bergantung pada penerimaan dan penyaringan cerdas.

Langkah-langkah praktis yang membuat perbedaan nyata

• Gunakan penerima dengan area filter yang memadai sehingga filtrasi tetap stabil dalam jangka panjang
• Pilih metode pembersihan filter yang sesuai dengan siklus kerja dan perilaku debu Anda
• Rencanakan pembuangan debu agar butiran halus tidak masuk kembali ke ruang kerja selama pengosongan
• Tutup sambungan dan pelihara gasket agar sistem tetap tertutup
• Pastikan port inspeksi dapat diakses sehingga “masalah kecil” tidak menjadi hambatan mendadak

Jika bahan Anda mudah terbakar atau sangat halus, diskusikan persyaratan keselamatan khusus pabrik di awal proyek. Rekayasa yang baik bersifat proaktif: ia mengasumsikan variabilitas dunia nyata dan membangun lapisan pelindung daripada mengandalkan perilaku operator yang sempurna.

Rencana Komisioning dan Pemeliharaan

A Sistem pengangkutan pneumatikseharusnya tidak membutuhkan kepahlawanan. Cara termudah untuk mencapai hal tersebut adalah dengan memperlakukan commissioning sebagai bagian dari desain, bukan sekedar renungan.

• Tes dasardengan bahan sebenarnya pada kisaran suhu dan kelembapan yang diharapkan
• Verifikasi kecepatanuntuk mengonfirmasi bahwa Anda berada di atas batas yang ditetapkan tanpa melakukan akselerasi berlebihan
• Filter pengamatan pemuatanuntuk memastikan siklus pembersihan menjaga tekanan diferensial tetap stabil
• Rencana inspeksi keausanuntuk tikungan dan zona benturan tinggi pada interval waktu pengoperasian yang ditentukan
• Strategi suku cadangberfokus pada segel airlock, elemen filter, dan bagian keausan

Kebanyakan “masalah misterius” muncul sebagai pola tekanan, tekanan diferensial filter, dan beban motor. Instrumentasi tidak perlu mewah, ia harus ditempatkan dengan cerdas dan benar-benar digunakan.

Kasus Penggunaan Dunia Nyata

Berikut adalah skenario umum di mana pabrik memilih pengangkutan pneumatik dan apa yang biasanya mereka optimalkan.

• Transfer bubuk ke mixermemprioritaskan pengambilan yang kedap debu dan pengumpanan yang konsisten untuk melindungi kualitas batch
• Pengangkutan pelet ke silomengutamakan penanganan yang lembut dan tikungan yang tahan aus untuk mengurangi denda
• Stasiun pembuangan tasmemprioritaskan ekstraksi debu lokal dan penerimaan yang bersih untuk melindungi operator
• Beberapa pengambilan ke dalam satu jalur prosesmengutamakan logika peralihan yang stabil dan hisapan yang seimbang

Benang merahnya adalah pengendalian variabilitas. Perubahan materi. Perubahan kelembaban lingkungan. Operator berubah. Sistem harus tetap menghasilkan aliran yang stabil tanpa memerlukan intervensi manual yang konstan.

Pertanyaan Umum

Q1. Informasi apa yang harus saya persiapkan sebelum meminta proposal

Berikan nama material Anda, rentang kepadatan curah, rentang ukuran partikel, sensitivitas kelembaban, suhu, kapasitas yang diinginkan, jarak, jumlah tikungan, serta titik pengambilan dan pembuangan. Jika Anda memiliki foto titik transfer saat ini dan situasi debu di sekitarnya, hal ini akan membantu para insinyur merancang berdasarkan kenyataan, bukan berdasarkan asumsi.

Q2. Akankah sistem pneumatik merusak pelet atau butiran yang rapuh

Hal ini dapat terjadi jika kecepatan terlalu tinggi atau tikungan tidak dipilih dengan baik. Itu sebabnya pemilihan fase, perutean, dan desain tikungan penting. Ketika integritas produk sangat penting, strategi kecepatan rendah dan routing yang dikelola oleh keausan dapat mengurangi pengurangan secara signifikan.

Q3. Mengapa beberapa sistem tetap menyambungkan meskipun motornya bertenaga

Penyumbatan sering kali disebabkan oleh pengumpanan yang tidak stabil, terlalu banyak tikungan tajam, rasio udara terhadap padatan yang tidak tepat, adhesi yang disebabkan oleh kelembapan, atau pembatasan filter yang mengubah aliran udara selama pengoperasian. Tenaga yang lebih besar tidak secara otomatis menghasilkan pengangkutan yang stabil.

Q4. Bagaimana cara mengurangi debu di sekitar receiver

Fokus pada area filtrasi penerima, pembersihan filter yang benar, sambungan yang disegel, dan metode pembuangan yang terkontrol untuk menangkap butiran halus. Masalah debu biasanya disebabkan oleh penyaringan yang terlalu kecil atau penyegelan yang buruk, bukan karena “pengangkutan pneumatik” itu sendiri.

Q5. Bisakah satu sistem menangani banyak material

Kadang-kadang, tapi itu tergantung pada seberapa berbedanya bahan-bahan tersebut dalam hal kepadatan, ukuran partikel, dan perilaku aliran. Jika Anda harus menangani banyak material, mintalah desain yang mendefinisikan jendela pengoperasian yang stabil dan mencakup langkah-langkah pergantian dan pembersihan yang praktis.

Kesimpulan dan Langkah Selanjutnya

A Sistem pengangkutan pneumatikbukanlah pembelian satu ukuran, ini adalah keputusan proses. Jika fase, sumber udara, metode pengumpanan, rute, dan filtrasi disesuaikan dengan material dan tata letak Anda, Anda akan mendapatkan lantai yang lebih bersih, lebih sedikit gangguan, dan produksi lebih dapat diprediksi. Jika tidak, Anda akan mendapatkan debu, sumbat, dan sistem yang dihindari semua orang.

Jika Anda menginginkan desain yang sesuai dengan kondisi pabrik dan perilaku material Anda,Shandong Yinchi Peralatan Perlindungan Lingkungan Co., Ltd.dapat membantu Anda menentukan spesifikasi yang jelas, membandingkan mode pengangkutan, dan membuat rencana praktis untuk pemasangan dan pengoperasian. Siap mengurangi debu dan menstabilkan titik transfer? Hubungi kamiuntuk mendiskusikan aplikasi Anda dan mendapatkan solusi yang disesuaikan.
